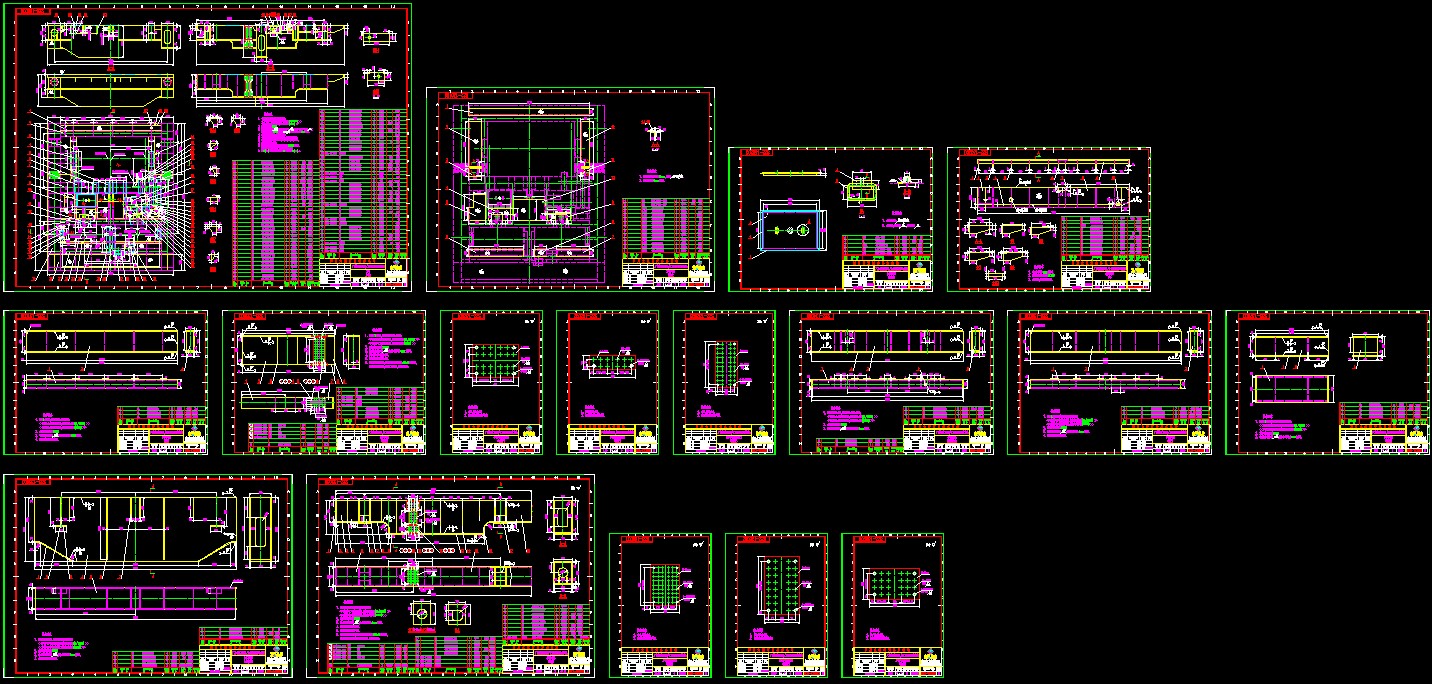

在PLM實施過程中，大家都知道圖紙的標準化是很重要的，一般在實施系統的時候，實施方都會要求客戶，一個零件對應一張CAD圖紙，這樣有利于零部件的管理，也利于設計的協同及零部件的借用，但是在一些使用AUTOCAD為設計工具的客戶中，往往有一些工程師仍然保持著以前的老的設計習慣，將幾個或者一整套的CAD圖紙都放在一個DWG文件中，在當時的設計習慣中有可能有利于查看這些圖紙之間的關系，但是卻忽視了數據的共享共用。 這樣的設計習慣造成了數據標準化的困難，如果客戶手工去拆開圖紙標準化，工作效率又比較低，工作量比較大，遇到這種問題應該怎么處理呢？如下圖，一個DWG文件中會包含很多零件的圖紙。

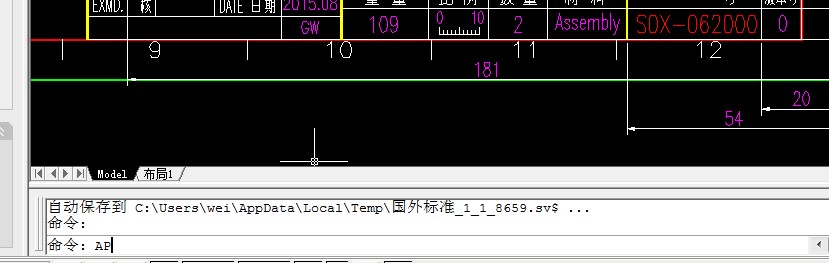

    成都致遠方達科技在項目實施過程中，通過在AUTOCAD中開發自動分圖（拆圖）工具解決了該問題，原理是在AUTOCAD中識別標題欄的標識符，并且通過坐標的識別能定位識別到每一張圖，這樣通過執行命令的方式，系統將自動的將這些圖紙分拆到指定的目錄，自動按照標題欄中的圖號進行命名，形成單獨的文件，當然也可以批量的選擇多張DWG文件，執行改命令，插件工具也可以很好的識別進行拆圖，這樣就高效的解決了標準化中的問題。但是在開發過程中，我們發現客戶的圖框會有多套的標準，和明細欄中一些無圖件沒有編碼，但是它也是總圖的一部分，也是需要在系統中進行管理的，這是老數據已經通過了客戶多輪標準化定義而遺留下來的，所以在開發過程中，我們還需要將多套標準都定義在插件工具中，客戶也可以自定的增加圖紙標準，并且將無圖件進行編碼，使得拆分出來的圖紙能符合圖紙的標準化的新要求。

     自動拆圖編碼工具，將有助于實施PLM系統過程中，高效的進行圖紙標準化工作，能大大的推進PLM的實施進度。
